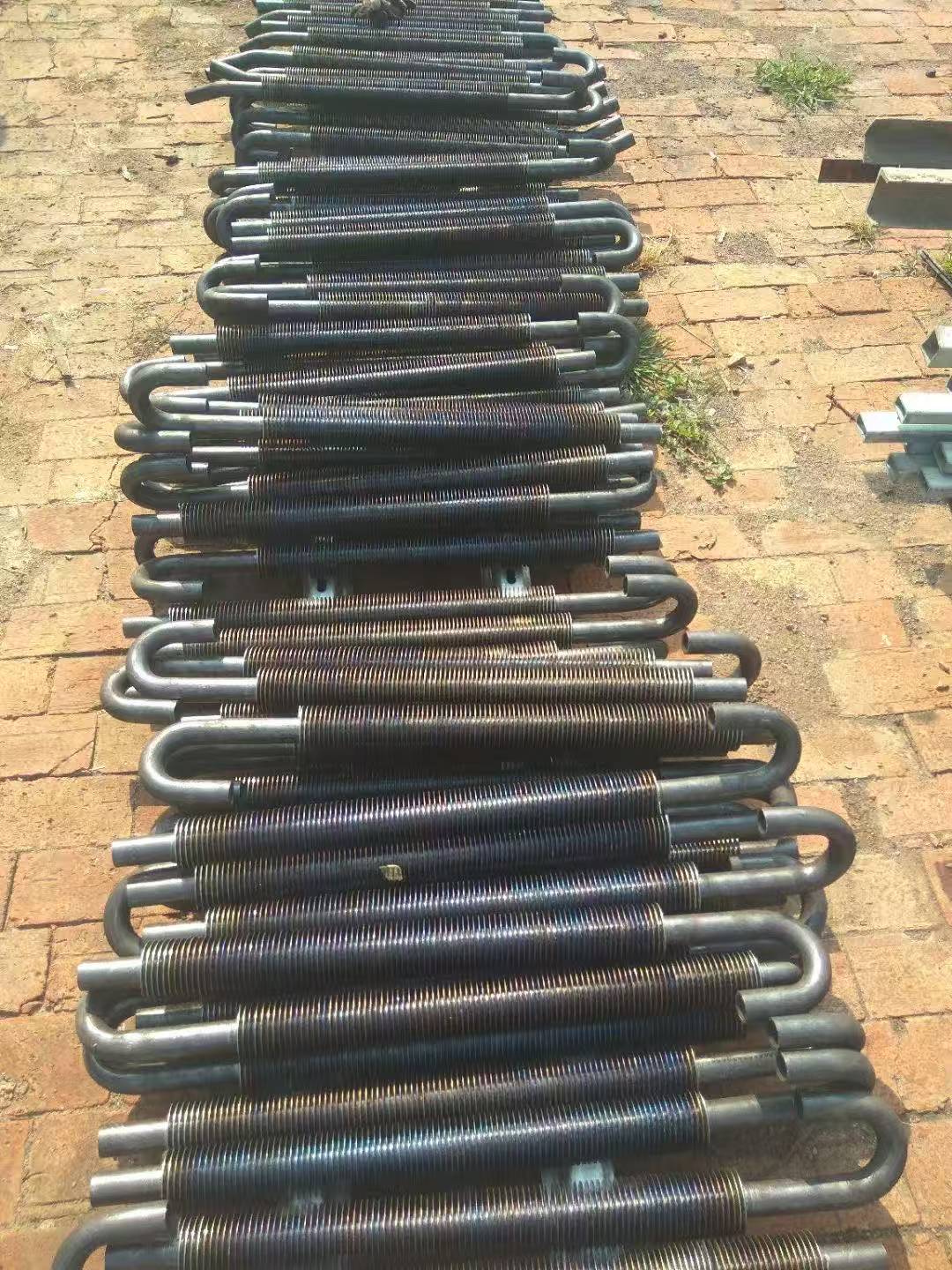

翅片管作为换热器的核心部件，其质量直接影响设备的换热效率、使用寿命和安全性。以下是翅片管质量把控的关键要点，需从材料、工艺、检测等多维度进行控制：

一、材料质量控制

1. 基管与翅片材料

基管（如不锈钢、铜合金、碳钢等）和翅片（铝、铜、钢等）的材质需符合设计要求，满足耐温、耐压、耐腐蚀等工况需求。

检测要点：化学成分分析（光谱仪）、力学性能测试（抗拉强度、硬度）、耐腐蚀性测试（盐雾试验）。

2. 材料表面质量

基管和翅片表面应无裂纹、氧化皮、划痕、毛刺等缺陷，避免加工过程中产生应力集中。

二、尺寸与形位公差

1. 翅片参数

翅片间距（片距）、高度、厚度需符合设计要求，公差一般控制在±0.1mm以内。

检测工具：卡尺、投影仪或光学测量仪。

2. 基管尺寸

外径、壁厚、长度公差需符合标准（如GB/T 1804或ASME B36.10）。

3. 形位公差

直线度（全长弯曲≤1‰）、圆度（椭圆度≤0.5%）、翅片与基管的垂直度或平行度。

三、制造工艺控制

1. 翅片成型工艺

缠绕式翅片：确保翅片根部与基管紧密贴合，无翘曲或松动。

轧制式翅片：控制轧制压力，避免翅片根部开裂或基管变形。

焊接式翅片（高频焊、钎焊）：焊缝需连续均匀，无虚焊、气孔、夹渣。

2. 胀接工艺

机械胀接或液压胀接时，控制胀接力和接触面积，避免基管胀裂或翅片脱落。

3. 表面处理

镀层（如镀锌、镀镍）或涂层（如防腐漆）需均匀，厚度符合标准（如镀锌层≥10μm）。

四、性能测试

1. 压力试验

水压试验：1.5倍设计压力保压30分钟，无泄漏或变形。

气密性试验（对易燃/有毒介质）：采用氦检漏或气泡法检测。

2. 传热性能测试

通过风洞试验或实际工况模拟，验证翅片管的换热效率（如传热系数、压降）。

3. 机械强度测试

振动试验（模拟工况振动）、疲劳试验（循环载荷下性能稳定性）。

五、表面质量与防腐

1. 目视检查

翅片和基管表面无裂纹、氧化、锈蚀、焊渣残留。

2. 防腐处理

镀层/涂层附着力测试（划格法）、厚度检测（超声波测厚仪）。

针对高温或腐蚀环境，需采用特殊处理（如渗铝、阳极氧化）。

六、包装与运输

1. 防护措施

端部加装保护套，防止翅片倒伏或变形。

包装时采用防潮、防碰撞材料（如木箱+泡沫填充）。

2. 标识清晰

标注材质、规格、批次号、生产日期及执行标准（如GB/T 15386、ASTM B111）。

七、关键质量控制工具

无损检测：X射线探伤（焊缝）、渗透检测（表面裂纹）。

金相分析：检查材料微观组织（晶粒度、夹杂物）。

3D扫描：用于复杂翅片结构的形位公差分析。

八、常见问题与对策

| 问题 | 原因 | 解决方案 |

||||

| 翅片松动或脱落 | 胀接不充分/焊接缺陷 | 优化胀接参数/加强焊后检测 |

| 传热效率低 | 翅片间距不均/表面氧化 | 调整成型工艺/增加表面处理 |

| 泄漏 | 基管壁厚不足/焊缝缺陷 | 严格来料检验/X射线探伤 |

总结

翅片管的质量把控需贯穿设计、选材、制造、检测全流程，重点在于：

1. 材料合规性验证；

2. 工艺参数标准化；

3. 严格的无损检测与性能测试；

4. 针对应用场景（如高温、腐蚀）的定制化防护。

根据实际应用环境（如电厂锅炉、空调冷凝器、化工换热器），可针对性加强某环节控制（如化工领域需优先防腐和耐压性能）。
